FEMTO DLPVA-500-B-S 是德國 FEMTO Messtechnik GmbH 公司生產的一款可切換增益、低噪聲低頻電壓放大器，主要用于精確測量微弱的電壓信號。
特性
可變增益 20?80?dB，20?dB 步距切換
雙極輸入級，建議搭配小于 1?kΩ 的低阻抗信號源
提供單端與真差分輸入型號
帶寬 DC?500?kHz，可切換至 1?kHz
直流漂移 0.7?μV/°C
共模抑制比 120?dB
輸入噪聲低至 2.0?nV/√Hz
AC/DC 耦合可切換
本地及遠程控制
技術參數
| 型號 | DLPVA?500?BLN?S | DLPVA?500?B?S | DLPVA?500?B?D | DLPVA?500?F?S | DLPVA?500?F?D |
| 輸入級 | 單端、雙極型 | 單端、雙極型 | 差分、雙極型 | 單端、場效應管 | 差分、場效應管 |
| 輸入 | 1 MΩ，BNC | 1 MΩ，BNC | 1 MΩ，LEMO | 1 TΩ，BNC | 1 TΩ，LEMO |
| 下限截止頻率 | DC 可切換1.5 Hz | DC 可切換1.5 Hz | DC 可切換1.5 Hz | DC 可切換1.5 Hz | DC 可切換1.5 Hz |
| 上限截止頻率 | 450 kHz 可切換1 kHz | 500 kHz 可切換1 kHz | 500 kHz 可切換1 kHz | 500 kHz 可切換1 kHz | 500 kHz 可切換1 kHz |
| 增益 | 40/60/80/100 dB | 20/40/60/80 dB | 20/40/60/80 dB | 20/40/60/80 dB | 20/40/60/80 dB |
| 輸入電壓噪聲 | 0.7 nV/√Hz | 2.0 nV/√Hz | 3.0 nV/√Hz | 5.0 nV/√Hz | 6.5 nV/√Hz |
| 輸入電壓溫漂 | 0.5 μV/K | 0.7 μV/K | 0.7 μV/K | 1.3 μV/K | 1.3 μV/K |
| 共模抑制比 | — | — | 最大120 dB | — | 最大120 dB |
| 輸出 | 50 Ω，BNC | ||||
| 輸出電壓 | ±10 V（@ 100 kΩ負載） | ||||
| 控制接口 | 3路光隔離數字輸入，兼容TTL/CMOS | ||||
失調電壓可通過微調電位器或外部控制電壓調節。LED 指示當前選定的增益檔位。輸出具備短路保護。通過 3 芯 LEMO? 插座供電，設備隨附配套接頭?？蛇x配 PS?15 電源。更多信息請查閱數據手冊或聯系我們。
型號區別
DLPVA-500-B-S：單端、低阻電壓源、500kHz 寬帶需求、預算平衡噪聲與成本
抗工頻干擾、差分信號： DLPVA-500-B-D
超高阻抗傳感器(pA 級漏電流)： DLPVA-500-F-S
極致超低噪聲微弱直流測量： DLPVA-500-BLN-S
應用范圍
通用實驗室放大器
自動化測量
工業傳感器
探測器前置放大器
集成測量系統

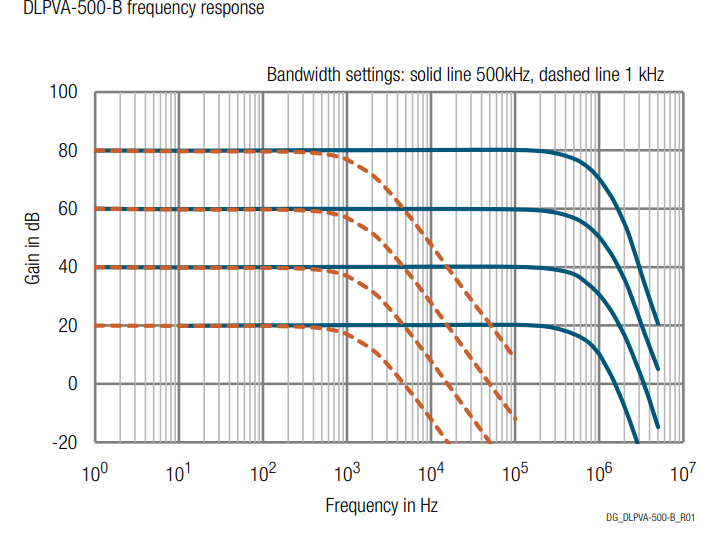

頻率響應

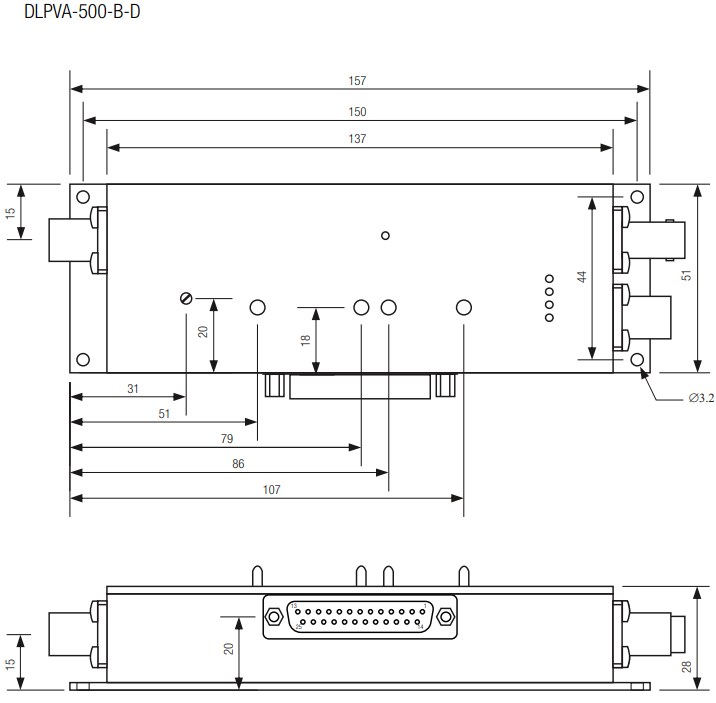

尺寸圖
