DLPVA-500-BLN-S 是德國FEMTO Messtechnik GmbH公司生產的一款可變增益、低噪聲低頻電壓放大器。
特性
可變增益 40?100?dB，20?dB 步長切換
雙極輸入級，推薦用于小于 100?Ω 的低阻抗信號源
直流耦合，單端輸入
輸入電壓噪聲極低，低至 700?pV/√Hz
帶寬 DC?450?kHz，可切換至 1?kHz
直流漂移 0.5?μV/°C
AC/DC 耦合可切換
本地與遠程控制
技術參數
| 型號 | DLPVA?500?BLN?S | DLPVA?500?B?S | DLPVA?500?B?D | DLPVA?500?F?S | DLPVA?500?F?D |
| 輸入級 | 單端、雙極型 | 單端、雙極型 | 差分、雙極型 | 單端、場效應管 | 差分、場效應管 |
| 輸入 | 1 MΩ，BNC | 1 MΩ，BNC | 1 MΩ，LEMO | 1 TΩ，BNC | 1 TΩ，LEMO |
| 下限截止頻率 | DC可切換1.5 Hz | DC可切換1.5 Hz | DC可切換1.5 Hz | DC可切換1.5 Hz | DC可切換1.5 Hz |
| 上限截止頻率 | 450 kHz 可切換1 kHz | 500 kHz 可切換1 kHz | 500 kHz 可切換1 kHz | 500 kHz 可切換1 kHz | 500 kHz 可切換1 kHz |
| 增益 | 40/60/80/100 dB | 20/40/60/80 dB | 20/40/60/80 dB | 20/40/60/80 dB | 20/40/60/80 dB |
| 輸入電壓噪聲 | 0.7 nV/√Hz | 2.0 nV/√Hz | 3.0 nV/√Hz | 5.0 nV/√Hz | 6.5 nV/√Hz |
| 輸入電壓溫漂 | 0.5 μV/K | 0.7 μV/K | 0.7 μV/K | 1.3μV/K | 1.3μV/K |
| 共模抑制比 | — | — | 最大120 dB | — | 最大120 dB |
| 輸出 | 50 Ω，BNC | ||||
| 輸出電壓 | ±10 V（@ 100 kΩ負載） | ||||
| 控制接口 | 3路光隔離數字輸入，兼容TTL/CMOS | ||||
失調可通過微調電位器或外部控制電壓調節;LED 指示燈顯示所選增益檔位;輸出具備短路保護;通過 3?pin LEMO? 插座供電，設備附帶配套插頭;可選配 PS?15 電源;更多詳情請查閱數據手冊或聯系我們。
應用
低噪聲實驗室放大器
脈沖熱電動勢分析
工業傳感器
探測器前置放大器
集成測量系統
同系列對比
DLPVA-500-BLN-S：本款，最高 100dB 增益、低噪聲雙極單端，源阻<100Ω
DLPVA-500-B-S：20~80dB 增益，普通噪聲，適配<1kΩ 源
DLPVA-500-B-D：雙極差分 LEMO 輸入，適配<10kΩ 浮動信號
DLPVA-500-F-S/F-D：FET 高阻輸入(1TΩ)，適配高阻抗傳感器

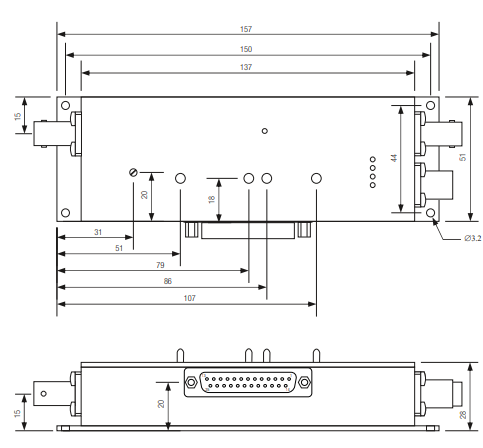

尺寸圖
